개요.

리버스 프록시와 웹서버가 나에겐 비슷하게 들리면서 다르게 사용됨을 느꼈다. 그래서 여러 구조도를 그려보면서 어떨땐 reverse proxy 로 불리는지 또는 web server 로 불리는지 생각해보는 시간을 가지기로 했다.

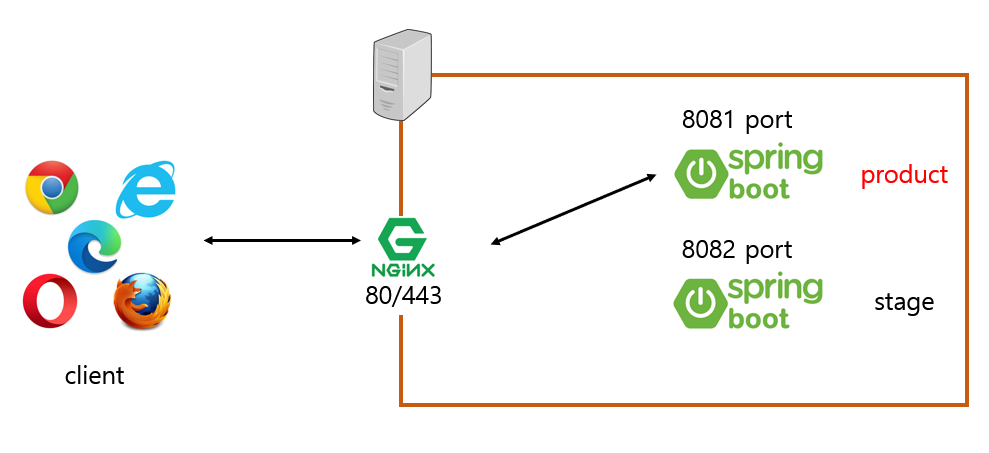

1. client  - web server - was

하나의 서버장비 내에, 웹서버(nginx) 와 애플리케이션 서버가 같이 구동되고 있는 형태이다. 이에 따르면 nginx 는 단순 웹서버의 형태의 역할을 하고 있다. 애플리케이션 프로젝트 레벨에 있는 리소스를 서빙하거나 또는 서버 내의 정적 파일들을 서빙해주고 있을 것이다. 그리고 8081 포트와 8082 포트가 각각 앱서버로 구동 중에 있다.

  • product (외부 사용자에게 현재 서비스가 되고있는 환경)
  • stage (외부 사용자에게 서비스가 되었던 이전 버전 혹은 외부 사용자에게 서비스 되기 직전의 환경)

nginx 는 http 포트와 https 포트 두 개를 받고 있는데 http 포트로 받으면 443 포트 즉 https 포트로 리디렉션 할 수 있다.  아래의 구문은 서버블록내 작성가능하다.

location / {
	return 301 https://{server-host}$request_uri;
}

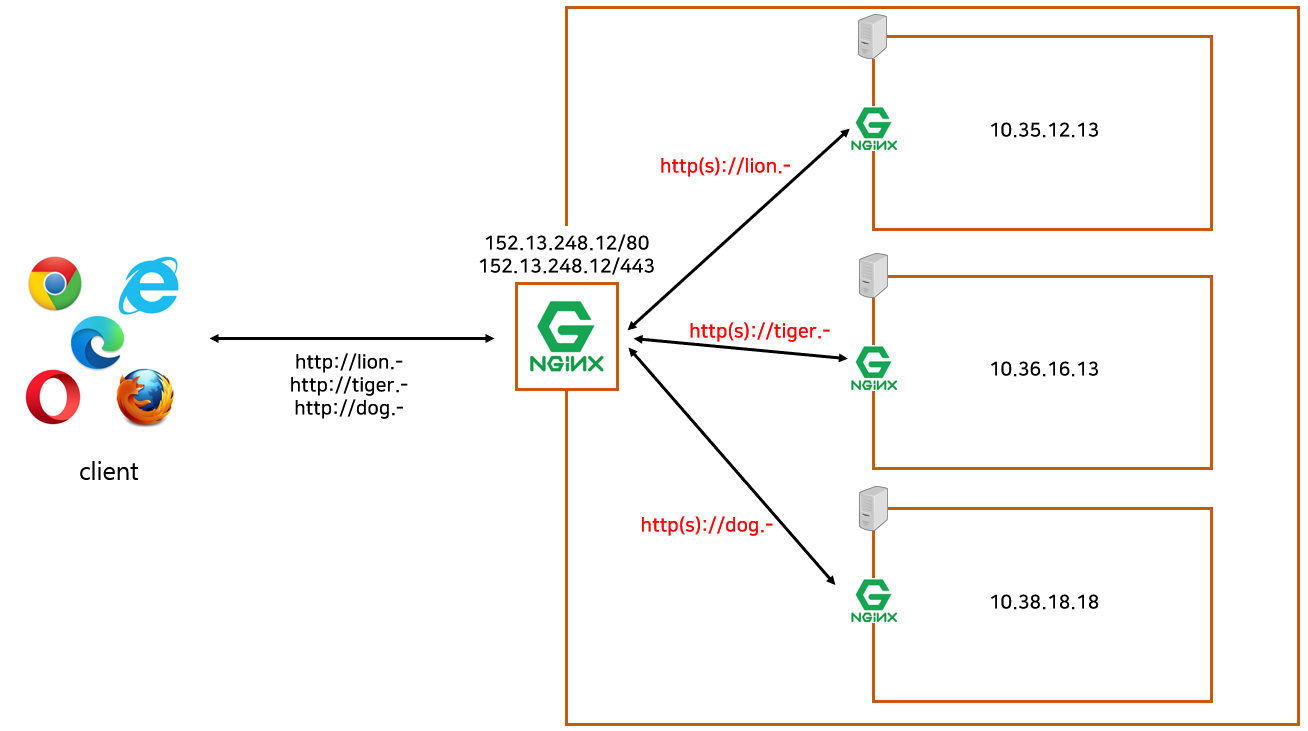

2. client - reverse proxy - web server - was : multi domain

위의 형태가 리버스 프록시 형태이다. 지금 그림은 가장 앞단에 있는 nginx 에 멀티 도메인 설정을 해놓은 구조이다. 안에 세 개의 서버는 각각 서로 다른 도메인으로 작동하고 있는데 lion, tiger, dog 이런 경우에 해당 서버들은 외부에 노출되지 않은 형태의 내부망에서 동작하고 결과를 반환해준다. 외부 클라이언트와 통신은 항상 152.13.248.12 ip 인 프록시 서버 측에서 모두 처리하고 있다.



추가적으로 멀티 도메인 설정은 외부 아이피 하나로 여러개의 도메인을 가진 웹서비스를 할 수 있음을 생각할 수 있다. 만약에 공인 아이피가 하나가 존재하고 내부에 사설 아이피가 여러 개가 있다면 특정 도메인에 따라서 사설 아이피를 분기 처리해서 req/res 할 수 있는 것이다.



리버스 프록시를 두는 이유는 해당 링크에 설명해두었고, 참고링크에도 설명이 잘되어있다.



nginx 상의 멀티 도메인 설정은 아래와 같이 할 수 있다.

http {
	// tiger
	server {
        listen              *:80;
        server_name         www.tiger.com

        location / {
            proxy_set_header    HOST $host;
            proxy_set_header    X-Real-IP $remote_addr;
            proxy_pass          https://10.35.12.13:23080;
        }
    }

	// lion
    server {
        listen              *:80;
        server_name         www.lion.com

        location / {
            proxy_set_header    HOST $host;
            proxy_set_header    X-Real-IP $remote_addr;
            proxy_pass          https://10.36.16.13:20080;
        }
    }
}

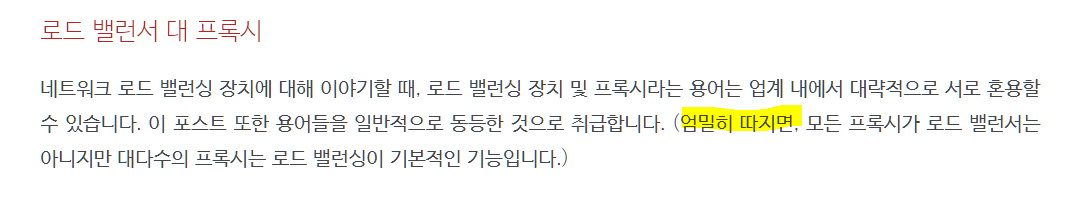

이제 nginx 를 통해서 로드밸런싱 하는 방법도 있다. 흔히 프록시와 로드밸런서의 표현을 혼용해서 쓰는 경우도 있는데 어느 인터넷 글에서 모든 프록시가 로드밸런서라고 말은 할 수 없지만, 대다수의 프록시는 로드밸런싱 기능을 기본적으로 가지고 있다고 한다. 따라서 유사하게 쓰여도 무방하지 않을까.. 개인적으로 생각해본다.



https://ziwon.github.io/post/modern-network-load-balancing-and-proxying/



로드밸런싱은 부하분산 클러스터 작업을 위해 필요한 것인데, 만약에 하나의 서버장비로만 게시판 서비스를 외부에 제공하면 추후에 많은 트래픽 발생 시 감당하기 어려워지게 된다. 이런 상황을 대비해서 부하를 분산시켜주는 작업이 필요한데 이 때 애플리케이션 서버 앞단에 로드밸런서가 있고 해당 장비가 트래픽을 적절히 로드밸런싱하면 서비스는 안정적으로 운영할 수 있게된다.

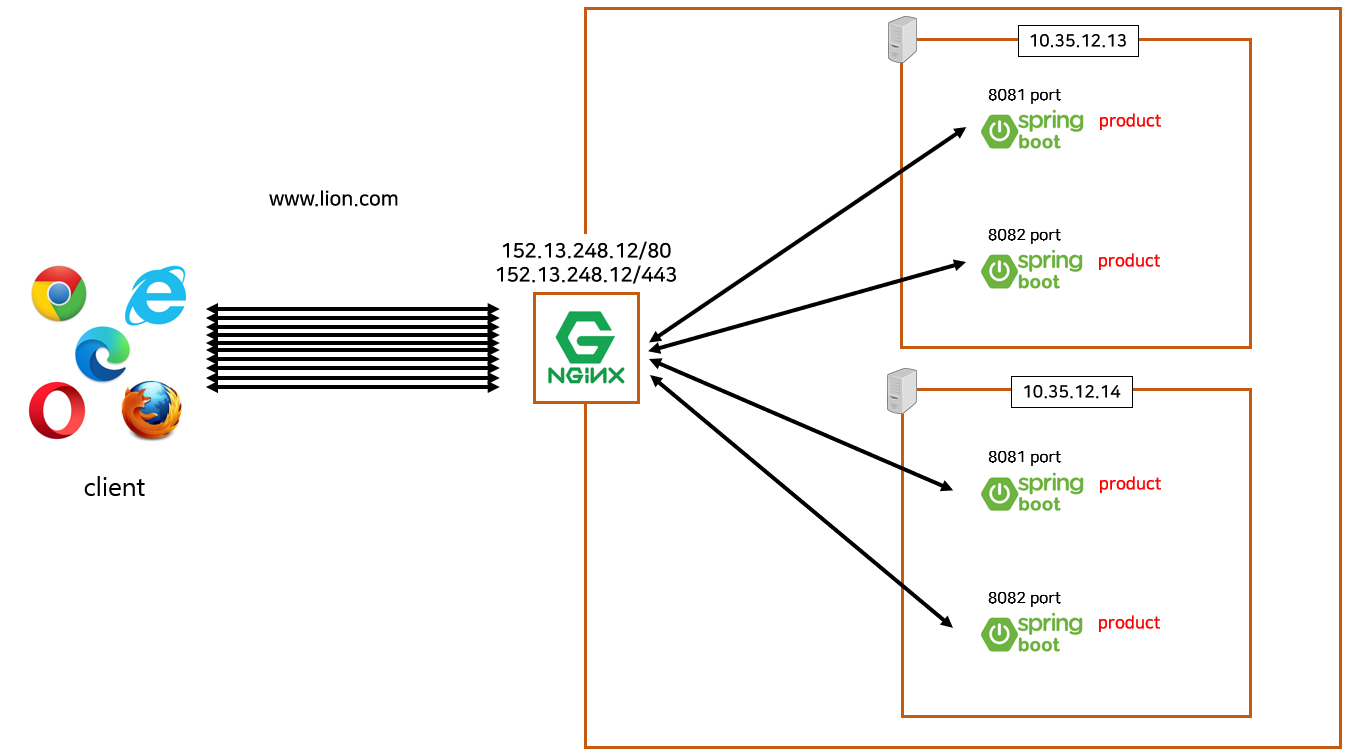

3. client - reverse proxy - web server - was : load balancing

해당 내용은 쓰지 않으려고 했는데 참고자료의 첫번째 링크의 nginx 로드밸런서를 보다가 문득 아키텍처 구상을 저렇게 하는게 맞지 않나 생각에 작성하게 되었다. nginx 의 upstream 설정을 was 여러대로 둘 수 있다.

  • 10.35.12.13:8081
  • 10.35.12.13:8082
  • 10.35.12.14:8081
  • 10.35.12.14:8082

실제 레거시 서비스에서는 저렇게 구성된 경우가 있다고 한다.



그리고 앞단의 프록시에서 로드밸런싱을 수행해주고 있음을 생각할 수 있다. 배포형태는 10.35.12.13 에 선배포이후에 배포한 쪽의 트래픽을 막고 dns 설정으로 직접 13 서버쪽으로 접근해서 결과를 확인한다. 이후에 이상 없을 시, 13 서버 쪽의 트래픽은 허용해주고 14 서버쪽의 트래픽을 막고 배포 이후에 확인을 수행한다. 이 같은 방식은 배포전략에 롤링업데이트에 해당한다.



(처음 배포전략이 카나리라 생각했다. 근데 생각하니 점진적으로 새로운 버전의 배포라고 생각되어 롤링업데이트인 듯하다. 왜냐하면 일부 유저의 유입조차, 즉 새 배포버전에는 트래픽 유입을 허용하지 않은 상태로 사내망에서 자체 확인을 거치고 이후에 외부 트래픽 유입을 허용해주기 때문이다.)

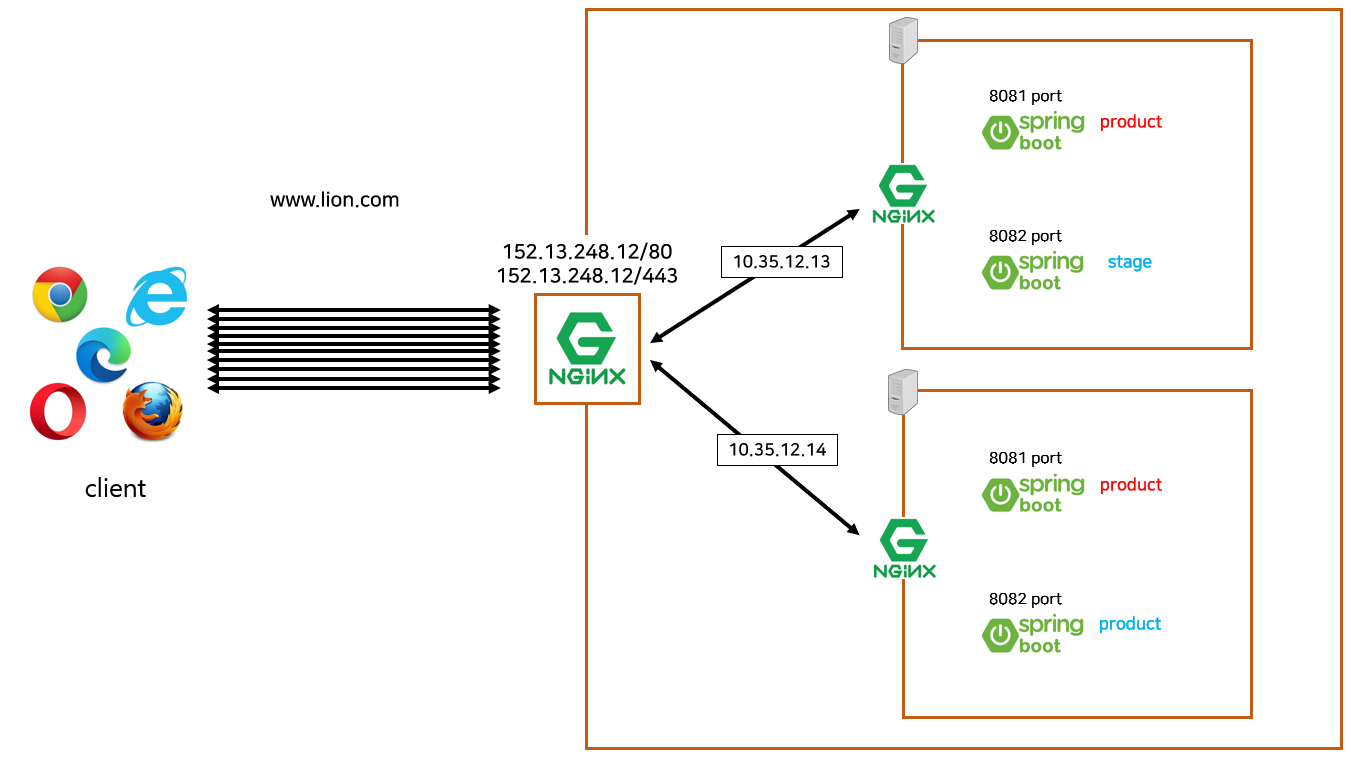

4. client - reverse proxy - web server - was : load balancing

(3) 을 그리고 난 뒤, 앞단에 reverse proxy 가 있고 뒤에 웹서버가 다수가 존재하여 서비스를 제공한다고 생각할 수 있지 않을까 해서 그려본 구조도이다. 부하분산 클러스터와 HA 구성이 되어있는 형태로 되어있다.



그래서,

(1) ~ (4) 을 쭉 생각하면서 그려봤는데, nginx를 어떤 역할로 쓰느냐에 따라서 리버스 프록시라고 할 수 있고 또는 웹서버라고 할 수 있다고 생각이 든다. 리버스 프록시 그 자체로 웹서버 형태로 클라이언트의 요청을 받아 앱서버에 해당 요청을 보내고, 앱서버의 응답을 받아 클라이언트로 응답을 주는 것으로 생각할 수 있고, 또는 리버스 프록시가 앞단에 자리잡고 있고 뒷단에 웹서버를 존재하도록 구조를 잡을 수 있게 할 수도 있다는 생각이 든다.



작년 하반기에 유행한 타짜짤 생각나서 써먹어봤다.



VIP (Virtual IP)

  • 하나의 호스트에 여러 개의 IP 를 할당하는 기술이다.
  • HA 또는 부하분산 클러스터를 구축하게 되면 VIP 또한 할당이 필요하다.
  • 예를 들어 게시판 서버가 1번서버와 2번서버가 있으면 1번과 2번의 서버는 동일한 VIP 로 구축되어야 한다.
    • 해당 기술을 사용하게 되면 하나의 NIC (Network Interface Card) 만 있더라도 여러 개의 IP 를 부여할 수 있다.
    • 각각의 게시판 서버들(1번/2번) 은 사설 IP 로 구성되었지만 VIP가 부여되고, 해당 VIP 는 로드밸런서가 공인 네트워크와 사설 네트워크 사이에 위치하면서 가지고 있다.
    • 따라서 외부에서 VIP 를 통해 게시판 서버를 접근하려고 한다면 로드밸런서는 적절하게 부하를 1번서버와 2번서버 나눠가질 수 있도록 라운드로빈을 수행한다.
  • 추가로, 물리서버 장비를 할당 받으면 내부 IP 가 하나 할당되고, 외부 IP 도 하나 할당할 수 있는데 이 때, 외부 IP 를 해당 서버에 부여하게 된다면 NIC 쪽에 직접 사람이 랜선을 꽂아넣는다. (본체에 랜선 꽂아넣는것과 동일) 이 부분은 VIP 를 할당하는 것과는 또 다른 내용이다.

결론적으로, 하나의 서버가 가질 수 있는 IP 는 사설 IP, 공인 IP, 가상 IP(VIP) 가 될 수 있고 VIP 는 HA 또는 로드밸런싱에 많이 이용되고 있다.



확인사항

  • nginx worker
  • server resource maximum
  • L4 (LB 장비)
